Fabricante: TMR Engenharia
Modelos: TMRFV-00101-710 | TMRFV-00101-1015 | TMRFV-00101-1320
Produto desenvolvido conforme os critérios normativos mais rigorosos do mundo – grau de inovação, segurança, sustentabilidade, estética, viabilidade industrial e implementação.
DESCRIÇÃO

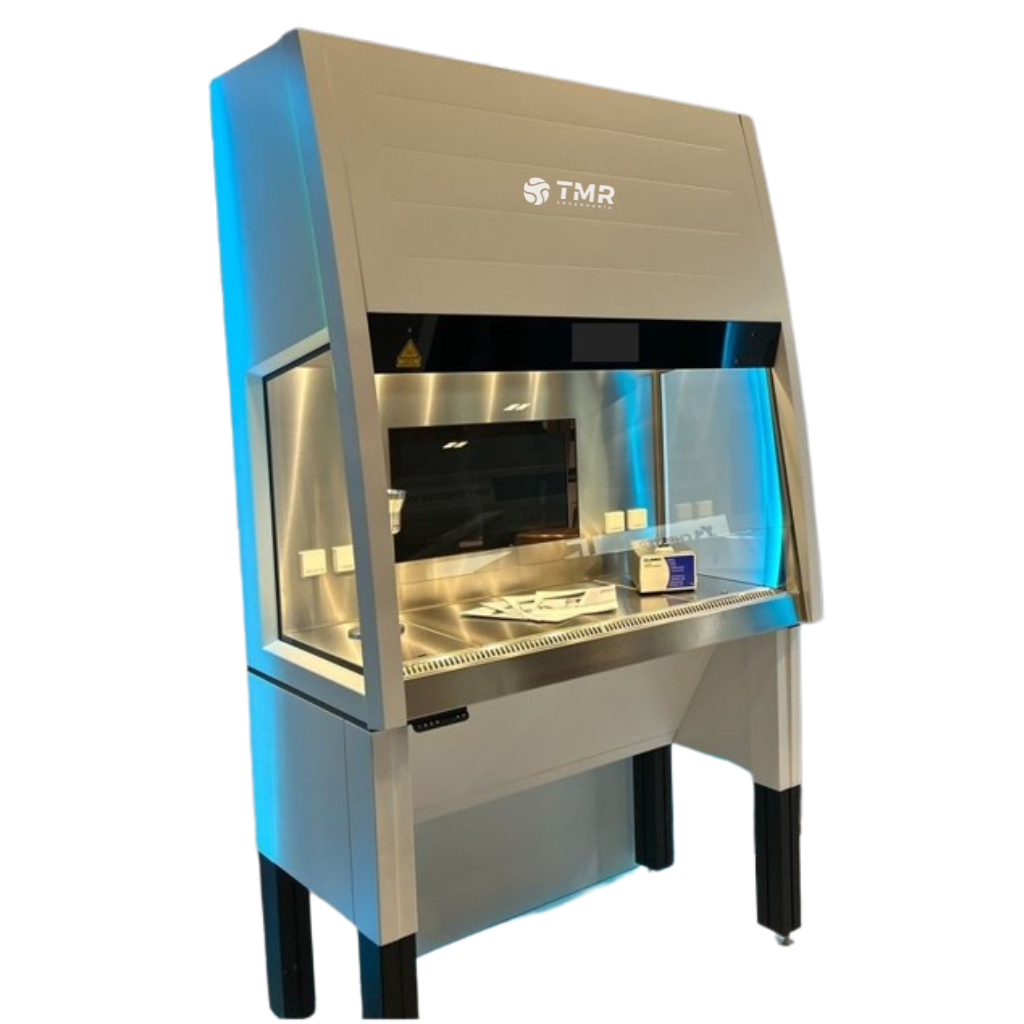

A Cabine de Fluxo Laminar Vertical BSNeoProtect da TMR Engenharia é uma solução de ponta para ambientes sensíveis.
Com sua ventilação forçada e fluxo unidirecional de ar, esta cabine garante uma zona de trabalho impecavelmente limpa. Atendendo aos padrões mais elevados de pureza do ar, como classe 100 da ABNT NBR 13.700 e Classe 5 da ISO 14.644-1, é ideal para setores farmacêuticos, eletrônicos e industriais.
Equipada com um ventilador GreenTech de alta eficiência energética e filtro HEPA que retém 99,995% das partículas, oferece proteção excepcional para produtos e amostras. Além disso, sua lâmpada UV permite desinfecção rápida entre operações.
Construída em aço carbono com pintura epóxi e tampo de trabalho removível em aço inox AISI 304, combina durabilidade com um design elegante. Com baixo consumo de energia, baixo ruído, iluminação adequada e fluxo de ar estável, a Cabine de Fluxo Laminar BSNeoProtect é a escolha ideal para ambientes que exigem precisão e segurança.
Classificada como ISO Classe 5 de acordo com a ABNT NBR ISO 14644-1:2019.
Promove proteção ao operador, ao ambiente e para amostras com grau de risco 1 ou 2.
Chapa de aço carbono (1.20 mm) com pintura eletrostática e tratamento anticorrosivo.
Área do controlador construído em acrílico (6.00 mm) com película frontal de proteção.
Construída em chapa de aço inoxidável 304 (1.20 mm) com acabamento escovado grana 120 com todos os cantos arredondados. Superfície de trabalho dividida em bandeja(s) para facilitar a limpeza e desinfecção, composta por vidros temperados (6.00 mm) nas laterais.
Ventilador ECM (Eletronicamente Comutável) de Marca Alemã, com proteção térmica e ajuste automático de vazão, gerando aproximadamente 84% mais economia de energia anualmente.
Tipo guilhotina, confeccionada em vidro temperado (espessura de 6.00 mm) de máxima visibilidade com abertura e fechamento automático.
Abertura máxima de trabalho permitida (Modo Normal): 200 mm (8”); e Abertura total: 450 mm (18”).
Lâmpada fria: LED 6.500K com regulagem de intensidade luminosa ≥ 1100 lux.
Ângulo 10° frontal: para melhor conforto ergonômico no seu trabalho. Regulagem de altura da base de apoio (opcional): possibilita maior conforto no ajuste de altura para trabalhos sentados ou em pé. Acabamento anti-reflexivo: a forma de construção da área de trabalho evita a reflexão da luz nos olhos do operador.
01 Pré-filtro G4 Encartonado/Plissado com Manta Antimicrobiana: captura as partículas ≥10μm, aumenta a vida útil do filtro absoluto HEPA H14 e evita a proliferação de microrganismos em sua face filtrante, de acordo com a ABNT NBR ISO 16890:2018.
01 Filtro Absoluto HEPA Classe H14: filtro de alta eficiência com moldura em aço galvanizado ou alumínio, tela de proteção na entrada e na saída, com vedação em borracha de ambos os lados, com eficiência de 99,995% para partículas MPPS (0,3 μm de diâmetro), em conformidade as normativas EN 1822:2019 e ABNT NBR 29463:2021.
Tela LCD centrada e inclinada para baixo, com touchpad de 5”, idioma Português com botões para acionamento de configurações e controle de diagnóstico de tempo de uso, fluxo de ar e velocidade downflow.
Contempla função “silenciar”, alarme sonoro e visual (indicação de luz vermelha no vidro frontal), data e hora, timer UV programável, lâmpada fria dimerizável, sensor de fluxo em tempo real, histórico de registros e ocorrências.
Possui 04 modos de iniciação rápida selecionáveis:
1. Modo Normal (programável): A operação normal é projetada para atender todas as atividades regulares do usuário, como produzir medicamentos, inocular culturas, etc.
2. Modo Noturno: A operação noturna é reduzida para interrupções de trabalho no mesmo horário. O fluxo de ar neste modo é reduzido e a abertura da porta deve ser limitada (≤ 90mm) que é importante para operação noturna. Alarmes sonoros e visuais são exibidos caso esteja operando em zonas incorretas.
3. Modo Eco (ECM): Ao ativar o modo Eco de economia de energia, as faixas de velocidade inflow e downflow se manterão menores que a do modo Normal, assim como a altura máxima permitida de abertura da porta. A iluminação também terá intensidade reduzida, assim com o brilho da tela do controlador. Além disso, o operador pode programar horários automáticos para ligar e desligar o equipamento.
4. Modo Desinfecção: Ao ativar o modo Desinfecção as portas serão automaticamente fechadas por completo, as luzes de iluminação desligadas e a lâmpada UV-C Germicida inicia sua esterilização da área de trabalho. O operador poderá selecionar o tempo de duração do ciclo e se deseja ligar o ventilador no meio do processo.
• Nível de Ruído:
Abaixo de 60 dB(A), em conformidade com as normativas ABNT NBR 15767:2009.
Tomadas auxiliares: acompanha 02 (duas) tomadas padrão brasileiro 2P+T/20A/220V na área de trabalho.
Ponto de inserção de aerossol (DOP, PAO ou outro produto): acompanha ponto de inserção de aerossol para teste de integridade do filtro absoluto.
Barra IV: suporte interno para objetos. (não recomendado)
Lâmpada UV-C Germicida: para esterilização da área de trabalho.
Válvula(s) de Serviço: permite a entrada de gases inertes, ar ou linhas de vácuo.
Base de Apoio com Regulagem de Altura: chapa de aço carbono (1.50 mm) com pintura eletrostática e tratamento anticorrosivo, dotada de rodízios giratórios.
Válvula de drenagem para líquidos: para limpeza de derramamento de líquidos. (disponível somente para sistemas que acompanham base de apoio).
Sistema automático de abertura da porta frontal; Design inovador – frontal curvado com ângulo ergonômico; Aplicativo com interface própria para controle e acompanhamento de dados; Função IoT (Internet of Things) para compartilhamento de dados em nuvem (cloud); Indicação de alarme visual por espelhamento em LED vermelho na porta frontal.
Dimensões externas – (AxLxP): 1315x730x750 mm
Dimensões internas – (AxLxP): 640x710x560 mm
Dimensões externas – (AxLxP): 1315x1035x750 mm
Dimensões internas – (AxLxP): 640x1015x560 mm
Dimensões externas – (AxLxP): 1315x1350x750 mm
Dimensões internas – (AxLxP): 640x1320x560 mm
Códigos 00101: Exaustão para dentro do ambiente.
Dimensões: As dimensões apresentadas anteriormente não consideram as bancadas com rodízio, somente a cabine.
